隨著紙張產品在醫藥、食品包裝、電子行業等方面應用的日益廣泛，對紙張表面的質量要求變的越來越嚴格，由于受造紙環境及生產工藝的影響，紙張的表面很容易出現破洞、蚊蟲、污點、褶皺、漿塊等表面瑕疵，嚴重影響產品質量。再加上傳統人工肉眼無法滿足高質量的檢測標準，越來越多的企業開始采用賽默斐視SIMV紙病在線檢測系統來完成紙張表面瑕疵缺陷的在線測量。SIMV紙病在線檢測系統通過技術領先的圖像處理處理算法分割，通過灰階、亮度的對比實現紙病的檢測及分類，通過處理分割精確的計算出瑕疵分布的位置、大小等信息，同時記錄成報表，方便后期查詢、統計及打印，有效的減少了人工成本，提高了產品質量及企業競爭力。

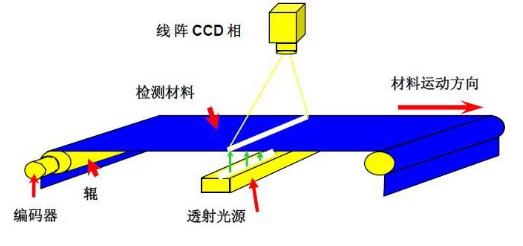

　　【檢測原理】

　　針對克重較輕、透光率較高的紙張材料，系統采用透射的打光檢測方式進行檢測，即光源在紙張的下方，相機在紙張的上方進行圖像拍攝(對于克重高、透光率低，對紙張雙面質量都有要求的則采用反射的打光方式，即光源與相機在所要檢測面的同一側)。產線運行時，系統通過編碼器實時的采集產線運行狀態信息并開始檢測，系統將相機采集到的圖像通過SIMV圖像分析軟件進行瑕疵處理，由于瑕疵與正常產品的圖像在灰階上存在明顯差異，從而使得系統能夠發現瑕疵，并通過進一步的計算、分析來確定瑕疵的大小、位置、類型等信息。

　　【技術參數】

檢測對象	特種紙、食品包裝紙、醫用紙、離型紙等
典型瑕疵	黑點、褶皺、破洞、蚊蟲、異物、漿塊等瑕疵
檢測速度	Max:800m/min
檢測幅寬	適應任意幅寬（根據生產線進行定制）
檢測精度	0.1mm~1mm（取決于相機數量、產線幅寬及車速）
瑕疵標識	自動聲光報警、截取當前瑕疵的圖片及實時X、Y坐標瑕疵分布圖顯示
歷史記錄	根據批次號自動記錄每一卷紙張瑕疵的圖片、大小、分布位置等信息

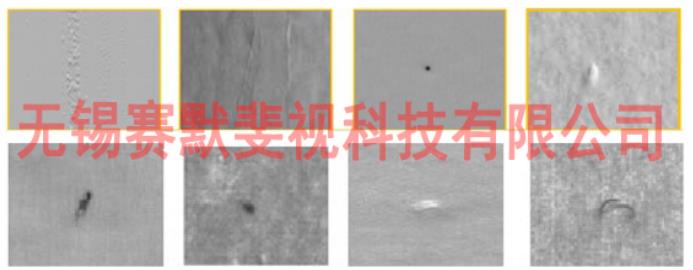

【瑕疵圖片】

　　【系統功能】

　　(1)精確的瑕疵地圖(X、Y坐標)定位顯示模塊;

　　(2)自動聲光報警，并顯示當前及前后10個瑕疵的瑕疵圖像;

　　(3)實時瑕疵信息展示，記錄當前瑕疵的類型、面積(直徑)、橫縱向位置等信息;

　　(4)產品基本信息模塊，記錄產品批次號、型號、規格、班號、操作員等信息(用戶可根據生產情況進行修改);

　　(5)實時的檢測米數檢測米數、報警信息顯示;

　　(6)根據瑕疵面積大小、形狀、灰階差異等特征實現瑕疵的自動分類;

　　(7)周期性、連續性瑕疵的自動報警;

　　(8)自動生成每一卷產品的產品瑕疵記錄，用戶可根據批次號直接查詢;

　　(9)自動換卷，并自動打印每一卷產品信息的質量報表;

　　(10)檢測歷史記錄的自動統計、保存、查詢、調用及打印等功能;

　　(11)長時間、大容量的歷史記錄存儲;

　　(12)產線的自動化聯動、遠程技術服務等;

　　注：軟件功能可根據用戶的不同要求進行特殊功能的定制開發。

　　【現場應用】
